Почему контактор не управляется твердотельным реле?

Привет всем.

Собрал такую схему:
arduino -- модуль с твердотельным реле -- контактор, управляемый 220 В AC.

Но контактор, почему-то не выключается, когда ардуина отключает твердотельное реле.

Вопрос почему не выключается?
- дохлое реле
- принципиальная проблема (например, из-за катушки в контакторе)

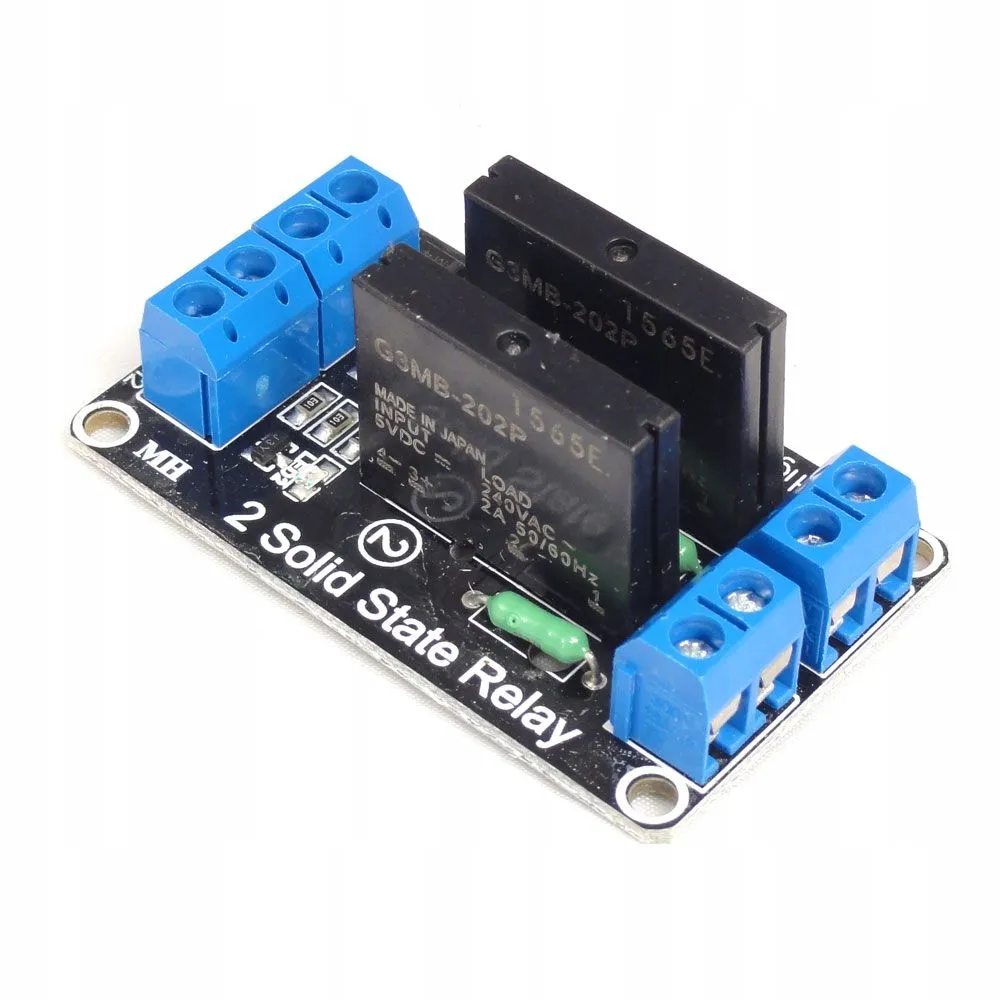

Реле такое:



Параллельно катушке контактора надо повесить RC цепочку для сдвига угла Фи (детектор нуля в твердотёлке с ума сходит, видимо).



Поставь обычное реле и управляй им пускателем (контактор это как то по старинному)
Твердотельное реле не дружит с индуктивной нагрузкой.
И оно возможно уже пробито.
По теории ЭДС самоиндукции превышает обратное напряжение симистора и происходит его пробой.



Здвиг то зачем?
Там импульс при выключении сжигает симистор.
Цепочка нужна для гашения этого импульса.



Смотрел даташит.
Там присутствует снабберная цепь.
А переход через 0 ? -Там нет такой функции.



Симистор - это два разнонаправленных тринистора. А тринистор относится к классу тиристоров. Классический тиристор имеет всего два вывода и открывается пороговым напряжением. Поэтому утверждения, что напряжение сжигает тиристор ложны - он просто открывается. Также из-за наличия емкостей в переходах, управляемый тиристор может открыться и при меньшем напряжении, если скорость его нарастания превышает порог. Сжечь тиристор может только не допустимо высокий ток.



Из-за сдвига тока, его фаза не совпадает с фазой напряжения. А раз так, то на тиристоре присутствует напряжение в те моменты, когда сетевое напряжение переходит через ноль.



У симисторов не бывает обратного напряжения.



Всё это названия одного и того же - электромагнитного реле.

возникает при изменении тока через проводник: чем выше скорость изменения, тем выше эта ЭДС. Но это никак не стыкуется с тем фактом, что катушку реле тиристор выключает ровно в тот момент, когда ток в катушке равен НУЛЮ.



Тириристор не может выключать, он только включает.



Это почему же?



Вы что хотите в фазу попасть с помощью конденсатора и индуктивности катушки пускателя?
И тем более , там два состояния, первое это когда пускатель начал срабатывать и второе состояние, когда он сработал и магнитный поток пошел по сердечнику.



А так же напряжение выше предельного.



В таком случае RC цепочка ставится параллельно симистору, а не нагрузке.



если через тиристор протекает ток меньший, чем ток удержания, то тиристор закрывается. Единственный способ удержать его открытым в этот момент - подать ток на управляющий вывод (при его наличии, т.е. если у нас не динистор/диак). Существуют промышленные GTO тиристоры (в свободной продаже отсутствуют, ибо параметры там абсолютно конские. Типа для электровозов и всё такое), которые управляющим выводом могут и закрываться.

потому как обратное напряжение существует только у тех приборов, у которых ток течёт в одном направлении. Ток, который течёт в обратном направлении так и называется - обратный ток. Напряжение, которое его порождает, называется, соответственно, обратным. У симисторов ток течёт в обоих направлениях.

вот именно. Превысили dI/dt и тиристору каюк.

симистор откроется, тиристор - по ситуации. Вообще, если ограничивать обратный ток при электрическом пробое, то ничего страшного не происходит.
